节点 ​

无论在 MPE 还是 Pipeline 中，节点都是操作或编辑的主要对象，是数据的载体。

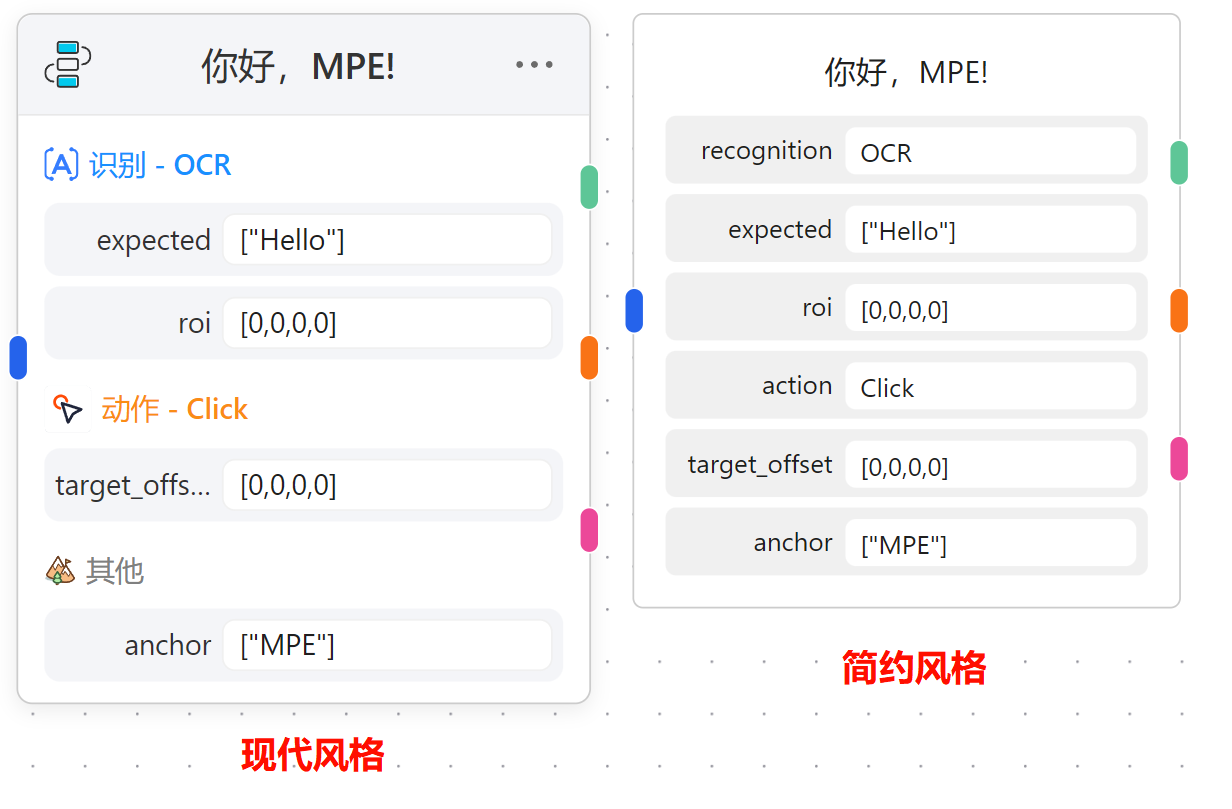

节点风格 ​

MPE 提供了三种节点视觉风格，以满足不同用户的审美和使用偏好。您可以在 配置面板 中自由切换节点风格。

现代风格 ​

现代风格是 MPE 的默认节点样式，采用圆润的边角设计，视觉上更加柔和友好。

  • 视觉特点：圆角矩形节点，边缘平滑
  • 端点样式：圆形端点，直观清晰
  • 适用场景：适合追求现代化界面设计的用户

经典风格 ​

经典风格采用传统的节点设计，棱角分明，更加简洁明了。

  • 视觉特点：直角矩形节点，轮廓清晰
  • 端点样式：方形端点，精准定位
  • 适用场景：适合偏好传统流程图风格的用户

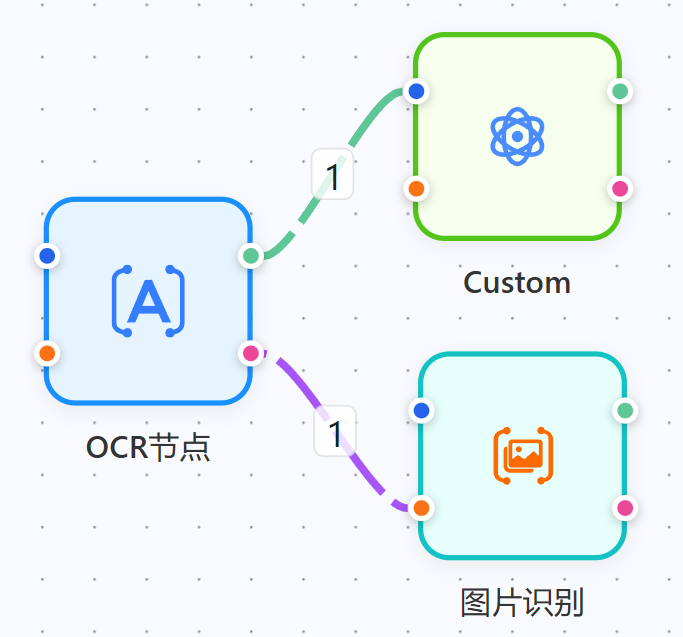

极简风格 ​

极简风格是最新推出的节点样式，强调简洁性和信息密度，配合内嵌式面板显示，适合复杂流程的可视化。

  • 视觉特点：紧凑的矩形方框，内含图标和节点名称
  • 端点样式：小圆点端点，紧贴节点边缘
  • 颜色区分：不同类型的节点使用不同颜色的图标进行区分
  • 背景设计：不透明背景，确保视觉稳定性
  • 适用场景：适合需要在有限空间内展示大量节点的复杂流程

提示

切换节点风格不会影响 Pipeline 的编译结果，仅改变视觉呈现效果。您可以随时根据需要切换风格。

在渲染性能上，经典>极简>现代，若节点过多可切换至经典模式，将大幅减少卡顿

节点类型 ​

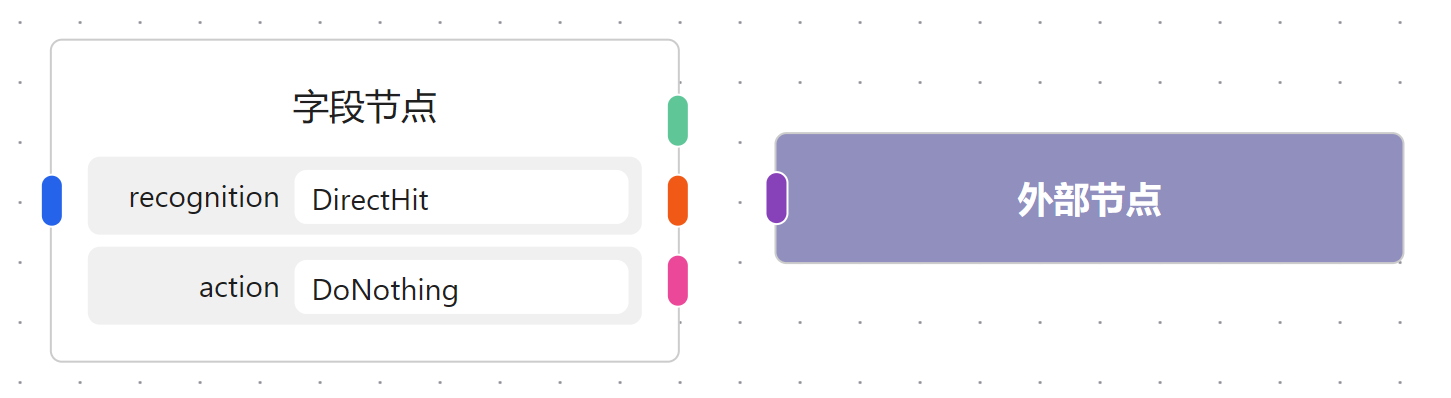

目前，MPE 将节点分为"字段节点"、"外部节点"、"Anchor 重定向节点"、"便签节点"和"分组节点"五种类型。

字段节点 ​

字段节点是最常见的节点，会直接被一对一的编译为 Pipeline 中的各个节点。

字段节点包含完整的四个端点与字段配置功能，相关操作可以回顾：

外部节点 ​

外部节点仅由节点名字段与入口端点组成，用于表示其他文件中的节点。

由于 MPE 以 json 文件作为操作单位，字段节点无法描述也无需重复描述其他文件的节点，但仍然有许多复用或封装方案需要在 next 等字段中配置其他文件的节点，外部节点即在此类场景中发挥作用。

例如，您需要如下两个文件：

json
{
  "节点1": {
    /* ... */
    "next": "工具库_退出游戏"
  }
}
json
{
  "工具库_退出游戏": {
    "action": {
      "type": "StopApp",
      "param": {
        "package": "packagename.example.com"
      }
    }
  }
}

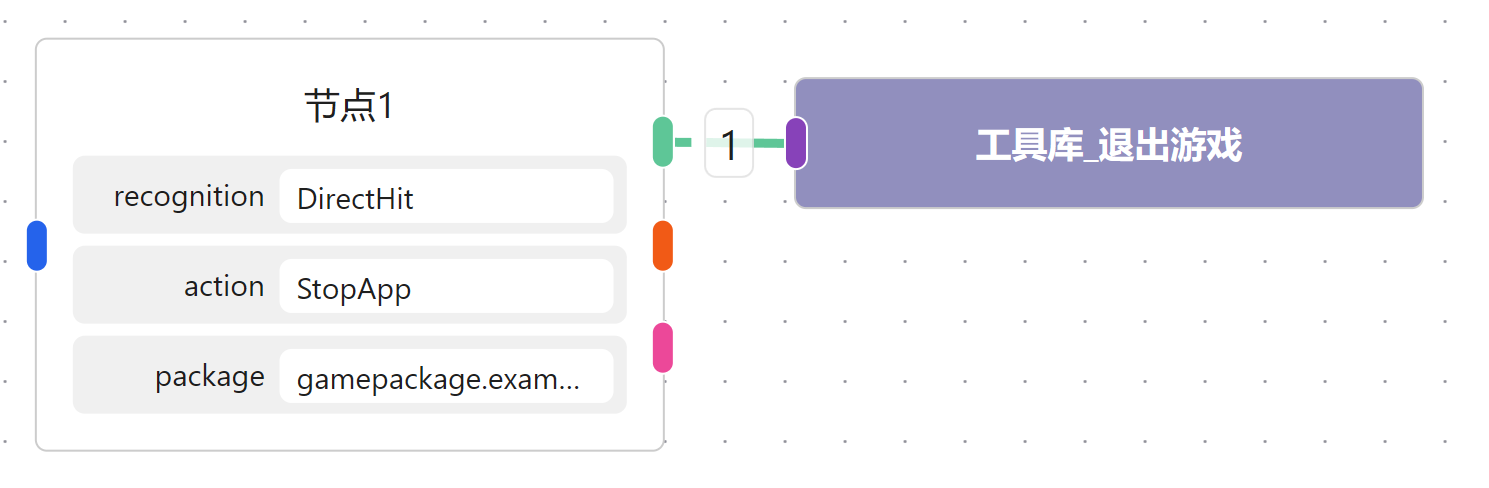

在 MPE 的 main 文件中，您可以如下布局：

Anchor 重定向节点 ​

Anchor 重定向节点是一个特殊的节点类型，用于标记一个 锚点 的位置，连接到锚点节点的连接会在编译时添加 [Anchor] 前缀。

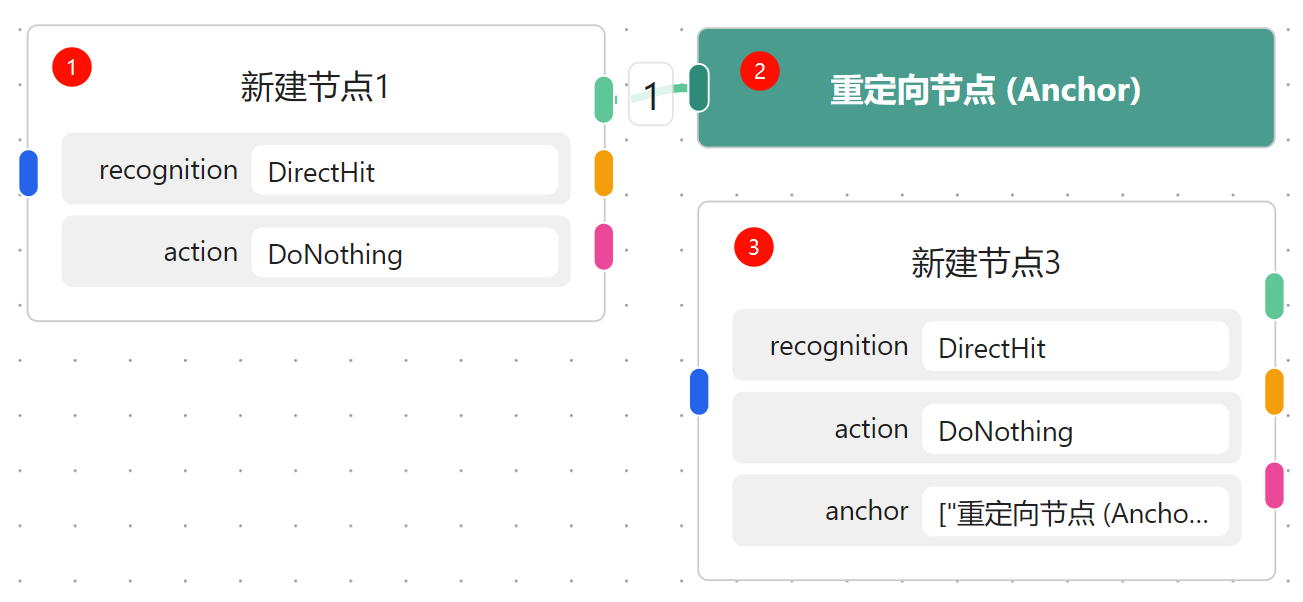

例如：

会被编译为：

json
{
  "新建节点1": {
    /* ... */
    "next": [{ "name": "重定向节点 (Anchor)", "anchor": true }]
  },
  "新建节点3": {
    /* ... */
    "anchor": ["重定向节点 (Anchor)"]
  }
}

引用索引与快捷跳转 ​

Anchor 节点支持高亮索引与跨文件快捷跳转功能：

  • 引用索引：Anchor 节点会自动索引所有引用此锚点的节点
  • 引用列表：点击 Anchor 节点右上角的跳转图标，可查看引用此锚点的所有节点列表
  • 跨文件支持：不仅显示当前文件的引用，还显示其他已加载文件中的引用节点
  • 快捷跳转：点击引用列表中的任意节点，可快速跳转并定位到该节点
  • 高亮显示：当选中 Anchor 节点时，所有引用此锚点的节点会高亮显示（带脉冲动画）

使用场景：

  1. 查看引用关系：快速了解哪些节点使用了此锚点
  2. 跨文件导航：在大型项目中快速定位其他文件中的引用节点
  3. 调试与审查：通过高亮显示直观了解锚点的影响范围

提示

引用列表支持显示节点名称、文件相对路径等信息，跨文件节点会显示导出图标，点击即可跳转。跳转时若目标节点在其他文件，系统会自动加载该文件并定位到目标节点。

便签节点 ​

便签节点是一种特殊的辅助节点，用于在画布上添加注释、备忘录或临时标记，不参与 Pipeline 的编译。

便签节点的特点：

  • 标题与内容：便签节点包含标题栏和内容区，双击内容区即可进入编辑模式
  • 颜色主题：支持 5 种颜色主题（黄色、绿色、蓝色、粉色、紫色），可在字段面板中切换
  • 自由缩放：选中便签后可拖拽边框调整大小
  • 持久化：便签内容和位置会随文件导出保存，再次导入时自动恢复

提示

便签节点不会被编译进 Pipeline JSON 中，仅用于可视化注释。您可以通过右键空白区域 → 节点模板面板中的"便签贴纸"模板添加便签。

分组节点 ​

分组节点用于对多个节点进行层次化组织和管理，提供可调整大小的容器，帮助您在复杂的工作流中分类管理节点。

分组节点的特点：

  • 包含子节点：将节点拖入分组区域内即可成为该分组的子节点，拖出分组区域则自动脱离
  • 颜色主题：支持 5 种颜色主题（蓝色、绿色、紫色、橙色、灰色），可通过右键菜单切换
  • 标题编辑：分组顶部标题栏支持直接编辑
  • 自由缩放：选中分组后可拖拽边框调整大小
  • 持久化：分组关系和位置会随文件导出保存

创建分组：

  1. 选区创建：框选多个节点后，右键选择「创建分组」，系统会自动计算包围盒并创建分组
  2. 模板添加：通过节点模板面板中的"分组框"模板创建空白分组

分组管理：

右键分组节点可使用专用菜单：

  • 分组颜色：切换分组的颜色主题
  • 解散分组：将所有子节点移出分组并恢复为独立节点，保留子节点
  • 删除分组：先解散子节点，再删除分组节点本身

提示

分组节点同样不参与 Pipeline 编译，仅用于可视化组织。

字段 ​

字段是节点包含的各个键值对，在配置字段后，字段会被实时渲染在节点上。

字段类型 ​

MPE 将 Pipeline 字段分为一级字段与二级字段。

一级字段包含 recognition、action、others、extras，其中，others 为 属性字段 中除 recognition、action 之外的所有字段的合集，extras 为属性字段外的自定义字段。

二级字段即一级字段的 params。

排序 ​

在节点中，字段的排列是整体有序，局部可自定义的。

  • 整体有序：一级字段及各自包含的二级字段整体会按 recognition、action、others、extras 顺序排列
  • 局部可自定义：在一级字段中，各自的二级字段顺序支持自定义调整

自定义字段排序 ​

MPE 提供字段排序功能，允许您通过拖拽方式自由调整二级字段的显示顺序：

使用方式：

  1. 选中节点，在字段面板顶部工具栏点击 字段排序按钮
  2. 在弹出的排序模态框中，拖拽字段调整顺序
  3. 点击"保存"确认，字段顺序会立即应用到字段面板和节点渲染

排序范围：

  • 每个一级字段（recognition、action、others、extras）内部的二级字段可独立排序
  • 排序配置会保存在本地，跨会话持久化
  • 导出时会按照自定义顺序编译节点字段

应用场景：

  • 将常用字段调整到顶部，提升编辑效率
  • 按业务逻辑重新组织字段顺序，增强可读性
  • 字段面板与节点渲染顺序保持一致，视觉体验统一

提示

自定义排序不影响 Pipeline 的编译结果与执行逻辑，仅改变字段的显示顺序。如需恢复默认顺序，可在排序模态框中点击"重置"按钮。

收起字段 ​

MPE 支持控制节点上渲染的字段详细程度。您可以在 配置面板 → 渲染节点详细字段 中切换：

  • 详细模式（默认）：节点上完整显示所有已配置的字段键值对
  • 精简模式：节点上仅显示节点名称与一级字段类型，隐藏具体的二级字段参数，使节点更紧凑

提示

切换字段显示模式不会影响 Pipeline 的编译结果，仅改变节点的视觉呈现。在节点数量较多的场景下，使用精简模式可以提升画布的可读性。

右键菜单 ​

右键单击节点可以打开上下文菜单，提供快捷的节点操作功能。菜单项会根据节点类型和当前状态动态调整。

单选节点菜单 ​

当仅选中一个节点时，右键菜单提供以下操作：

基础操作 ​

复制节点名 ​

快速复制节点的名称到剪贴板，便于在其他地方引用。

复制 Reco JSON ​

复制当前节点的识别字段（recognition）为 JSON 格式到剪贴板。

提示

此选项仅对 Pipeline 节点可见。

保存为模板 ​

将当前节点保存为自定义模板，方便后续快速创建相似节点。

提示

此选项仅对 Pipeline 节点可见，锚点节点和外部节点不支持保存为模板。

端点位置 ​

自定义节点端点（连接点）的位置，支持以下选项：

  • 左右：入口端点在左侧，出口端点在右侧（默认）
  • 上下：入口端点在上方，出口端点在下方
  • 左上：入口端点在左侧，出口端点在上方
  • 上左：入口端点在上方，出口端点在左侧

该功能可用于优化复杂流程图的布局，使连接线更加整洁。

删除节点 ​

删除当前选中的节点及其所有连接。

提示

删除操作可以通过撤销功能恢复（Ctrl+Z）。

粘贴节点 ​

当剪贴板中有复制的节点时，可在右键菜单中选择粘贴，节点会生成在鼠标指针位置。

  • 智能定位：节点会在鼠标右键点击的位置生成，而非固定位置
  • 支持多选粘贴：若复制了多个节点，会保持相对位置关系粘贴
  • 跨文件支持：可从其他文件复制节点后粘贴到当前文件

提示

此功能与工具栏的粘贴按钮（Ctrl+V）功能相同，但粘贴位置更精准。若复制的是节点字段（如 Reco JSON），则不会显示此选项。

编辑 JSON ​

打开节点 JSON 编辑器，提供 IDE 级的 JSON 编辑体验：

  • 格式化：一键格式化 JSON，自动缩进与换行
  • 智能提示：内置 MaaFramework 字段补全，输入时自动提示可用字段
  • 语法验证：实时检测 JSON 语法错误并高亮显示
  • 字段补全：根据 recognition 和 action 类型动态提示对应的参数字段
  • 保存验证：保存前自动验证格式，防止无效 JSON 写入

使用场景：

  • 快速批量修改多个字段
  • 从其他来源复制 JSON 配置并粘贴到节点
  • 高级用户进行精细化配置调整

提示

JSON 编辑器支持所有节点类型（Pipeline、External、Anchor、Sticker、Group）。编辑器内的修改会在保存后立即同步到节点和字段面板。

调试操作 ​

当调试模式开启时，右键菜单会额外显示调试相关的选项：

从此节点开始调试 ​

从当前节点开始执行完整的调试流程，会按照节点的 next 和 on_error 配置继续执行后续节点。

提示

此选项仅对 Pipeline 节点可见。使用前需要先连接 LocalBridge 和控制器，并配置资源路径。

设为调试开始节点 ​

将当前节点设置为调试的起始节点，后续点击调试面板的"开始调试"按钮时将从此节点开始执行。

提示

此选项仅对 Pipeline 节点可见。

测试此节点 ​

仅测试当前节点的识别和动作，不会执行后续节点。测试会覆盖节点的 next 和 on_error 配置为空数组。

提示

此选项仅对 Pipeline 节点可见。适合快速验证单个节点的配置是否正确。

测试识别 ​

仅测试当前节点的识别功能，不执行动作。测试会覆盖节点的 action 为 DoNothing，timeout 为 0，next 和 on_error 为空数组。

提示

此选项仅对 Pipeline 节点可见。适合调试识别参数和算法配置。

测试动作 ​

仅测试当前节点的动作功能，跳过识别环节。测试会覆盖节点的 recognition 为 DirectHit，next 和 on_error 为空数组。

提示

此选项仅对 Pipeline 节点可见。适合验证动作配置是否正确执行。

多选节点菜单 ​

当选中多个节点时，右键菜单会切换为多选模式，提供批量操作功能：

复制 ​

将选中的所有节点及其内部连接复制到剪贴板，支持跨文件粘贴。

创建副本 ​

在当前画布中直接复制选中的节点和连接，生成位置相对于原位置偏移。

部分导出 ​

将选中的节点及其连接编译为 Pipeline JSON 格式并复制到剪贴板，方便在其他项目中复用。

对齐 ​

对选中的多个节点进行对齐操作，支持：

  • 左对齐：所有节点左侧边缘对齐到最左节点的 x 坐标
  • 水平居中：所有节点水平中心对齐到选中区域的中心
  • 右对齐：所有节点右侧边缘对齐到最右节点的 x 坐标
  • 顶部对齐：所有节点顶部边缘对齐到最上节点的 y 坐标
  • 垂直居中：所有节点垂直中心对齐到选中区域的中心
  • 底部对齐：所有节点底部边缘对齐到最下节点的 y 坐标

间距 ​

调整选中节点之间的间距，支持：

  • 减小/增大水平间距：节点在水平方向上靠拢或分散
  • 减小/增大垂直间距：节点在垂直方向上靠拢或分散

还原连线路径 ​

将选中节点相关的所有连接线的曲率手柄重置到默认位置，恢复初始形态。

分组 ​

对选中的节点进行分组管理，支持：

  • 创建分组：将选中的非分组节点包裹到一个新的 Group 节点中
  • 移出当前分组：将选中的节点从所属分组中移出
  • 解散所选分组：删除选中的 Group 节点，保留其内部的子节点

提示

多选菜单中的操作项会根据选中内容动态调整可用性。例如，对齐和间距操作需要至少选中两个节点，分组操作需要选中非分组节点。
