导入已有文件 ​

MPE 支持大部分已有项目 Pipeline 的直接导入，但仍需留意一些事项。

对于使用方式，您可以参考 快速上手

提示

虽然 MPE 支持已有项目导入，但仍然推荐您仅使用 MPE 维护新建的 Pipeline 文件，避免出现未预期的不兼容、非可视与可视思路差异导致的布局不佳等问题。

MPE 以 json 文件作为操作单位，若您的旧文件无需更改，没有必要整个项目适配 MPE！

无法解析的部分 ​

深层自定义字段 ​

MPE 在协议支持的字段之外设置了 extras 字段，用于解析与配置协议外字段，但仅对节点的根字段生效。

例如，您的 Pipeline 中含有如下节点：

json
{
  "节点1": {
    "action": {
      "type": "DoNothing",
      "param": {
        "param_code": "自定义字段"
      },
      "param_doc": "自定义说明"
    },
    "next": "节点2",
    "doc": "自定义说明"
  }
}

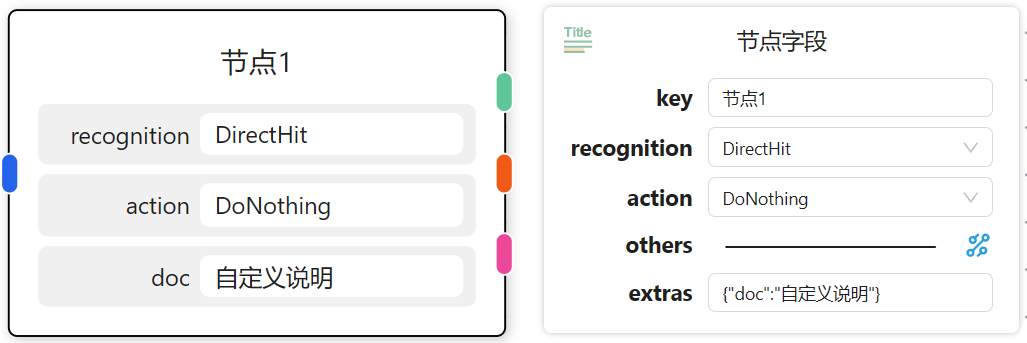

在导入 MPE 后，节点将变为：

在导出后，Pipeline 将变为：

json
{
  "节点1": {
    "action": {
      "type": "DoNothing",
      "param": {}
    },
    "next": "节点2",
    "doc": "自定义说明"
  }
}

虽然您可以使用 extras 字段自定义字段，但在使用 MPE 时不推荐您使用此功能配置做过多的说明，您可以使用如下方案代替：

  • 可视化的相对位置已经足够您记忆其功能
  • 您可以使用独立的节点放置在旁边强调说明，远比节点内的字段显眼

若您已有较多的自定义字段，请自行转移至根节点，或在初次导入时对比添加独立说明节点。

[可选] 特性兼容 ​

在导入前，您可以先修改部分 Pipeline，以更好的适配 MPE。

统一前缀 ​

MPE 提供了统一前缀功能，若您的 Pipeline 中也使用了相似方案，可以按如下方式兼容配置：

  1. 将所有前缀与其余部分的连接符改为 _
  2. 添加 $__mpe_config_{文件名} 节点,在节点下添加 $__mpe_code 字段，在字段中添加 "prefix": "{前缀}", "filename": "{文件名}"

例如，您的已有项目 Pipeline 为：

json
{
  "统一前缀-节点1": {
    /* ... */
  },
  "统一前缀-节点2": {
    /* ... */
  }
}

在导入前您需要改为：

json
{
  "$__mpe_config_文件1": {
    "$__mpe_code": {
      "prefix": "统一前缀",
      "filename": "文件1"
    }
  },
  "统一前缀_节点1": {
    /* ... */
  },
  "统一前缀_节点2": {
    /* ... */
  }
}

此后，MPE 会在渲染时将前缀分离，并在导出时自动全部添加。

导入 ​

方法 ​

MPE 以单个 .json 内的所有 Pipeline 作为“文件”，您可以将“文件”理解为单个 .json 文件。

MPE 支持多种导入方式：

1. 从粘贴板导入 ​

  1. 复制需要导入的 Pipeline 文件代码（注意不是文件，是直接复制文件内的所有代码），此时您的粘贴板内容为所有 Pipeline 代码。
  2. 点击 MPE 右侧 Pipeline JSON 面板的 从粘贴板导入 按钮，即可导入当前文件。

2. 从文件导入 ​

您可以通过以下两种方式直接导入 .json 或 .jsonc 文件：

  1. 点击按钮导入：点击 MPE 右侧 Pipeline JSON 面板的 从文件导入 按钮，选择需要导入的文件。
  2. 拖拽导入：直接将 .json 或 .jsonc 文件拖拽到 MPE 页面的任意位置。

提示

MPE 会自动检测并兼容 v1/v2 协议格式，三种导入方式功能完全一致，请根据使用场景选择最方便的方式。

自动布局 ​

由于非 MPE 导出的文件不包含布局配置，MPE 无法得知在加载时应该将节点渲染在哪个位置，在初次导入时会直接将所有节点渲染在视口中心。

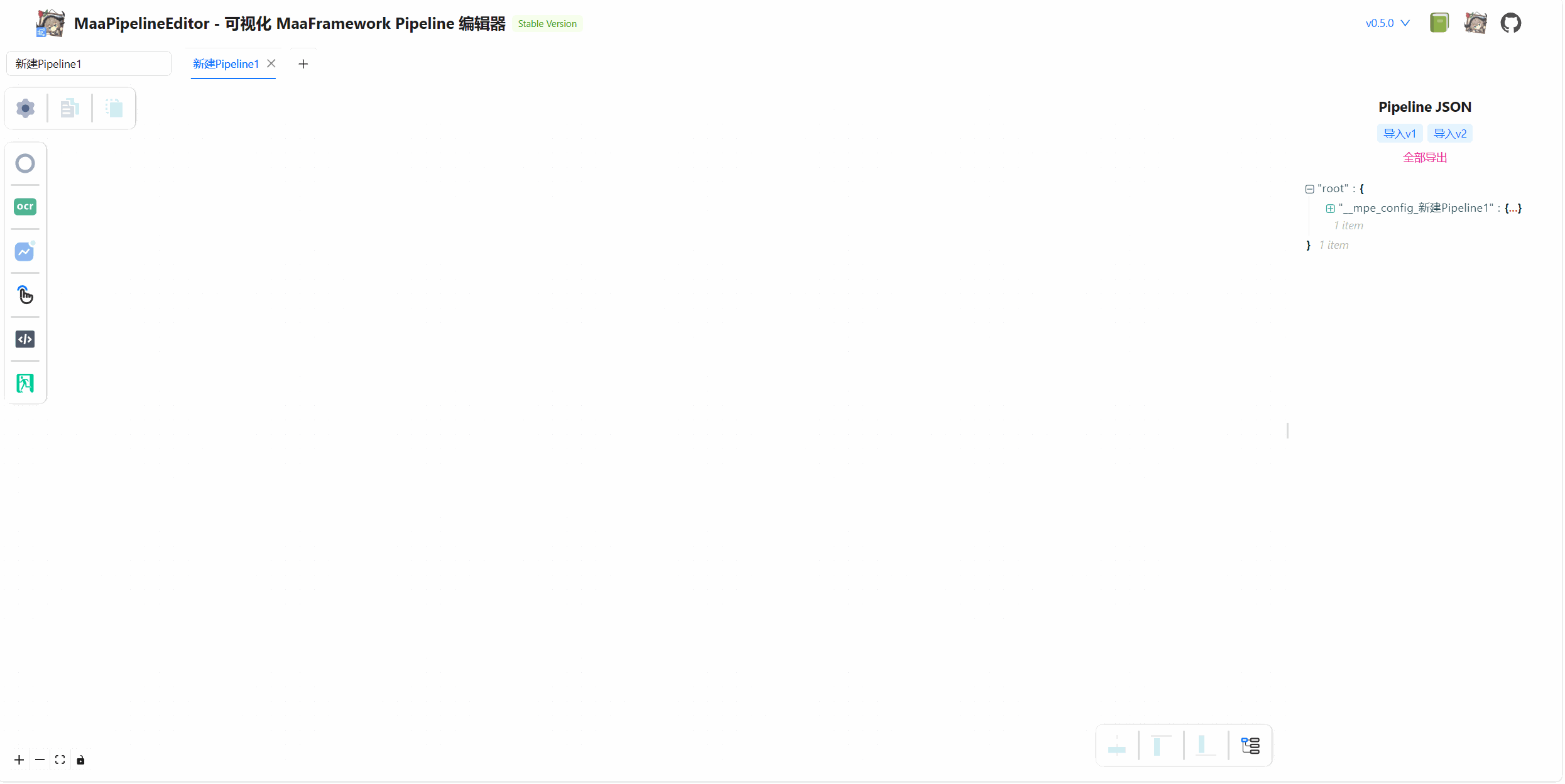

在加载成功后，您可以在未选中任何节点的情况下点击右下角的自动布局工具，MPE 会根据节点之间的连接关系自动排版：

（示例 Pipeline：M9A-anecdote.json, 994 lines）

需要注意的是，MPE 的自动布局仅在节点视角将连接“理顺”，并不知道您的 Pipeline 业务逻辑，因此您需要自行将布局优化为您期望的排布。

此外，复杂的分支/合并关系、较多的外部连接等都会导致布局看起来“不美观”，这是由于非可视编程与可视编程的业务处理思路不同导致（主要是 next、jump_back、on_error 的处理思路）。因此，虽然有自动布局，仍然建议您仅使用 MPE 维护新建的 Pipeline 文件，全程在 MPE 完成的 Pipeline 文件即使逻辑复杂但思路也将会非常清晰：

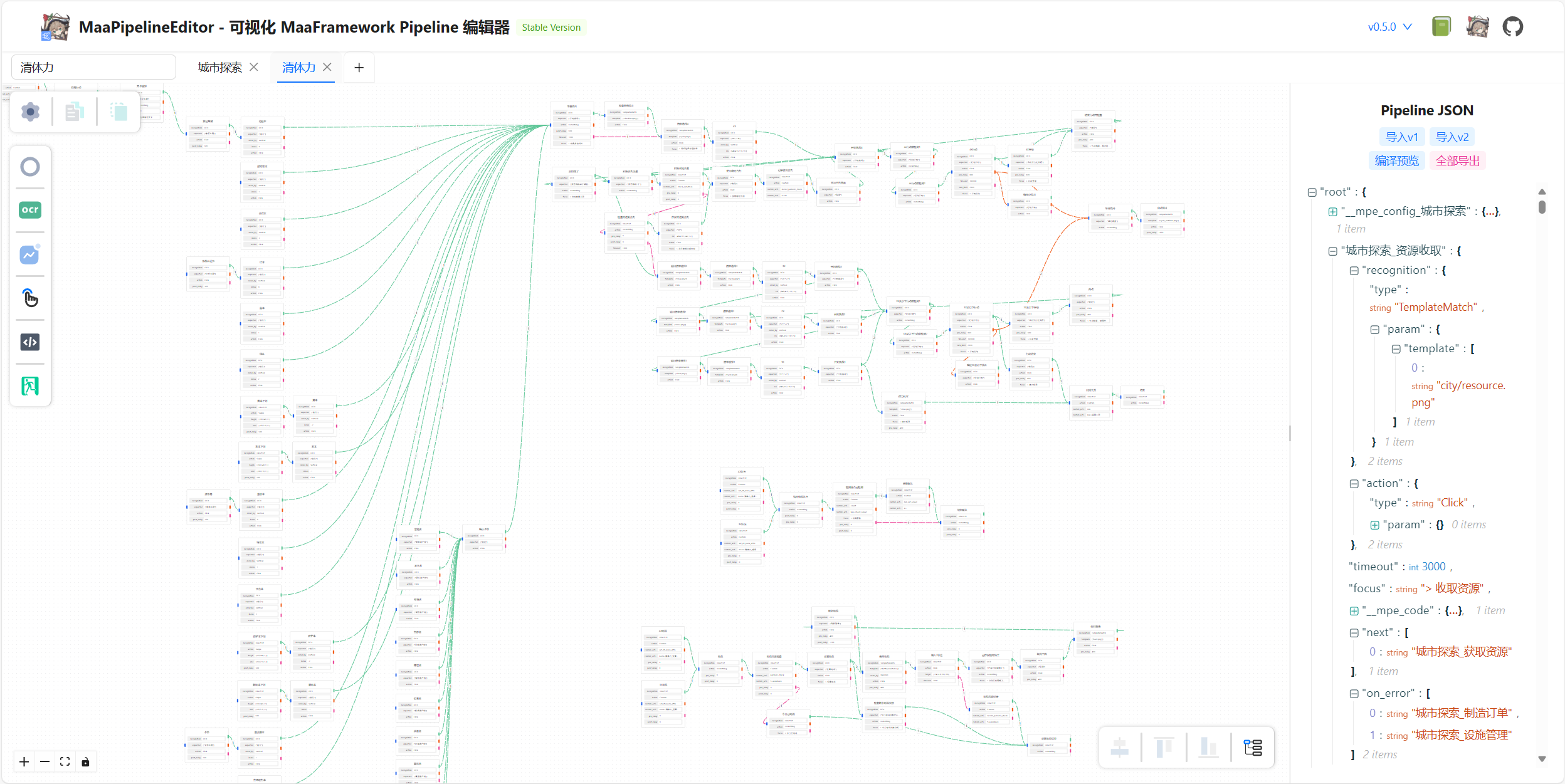

（示例 Pipeline：MNMA-清体力.json, 1996 lines）

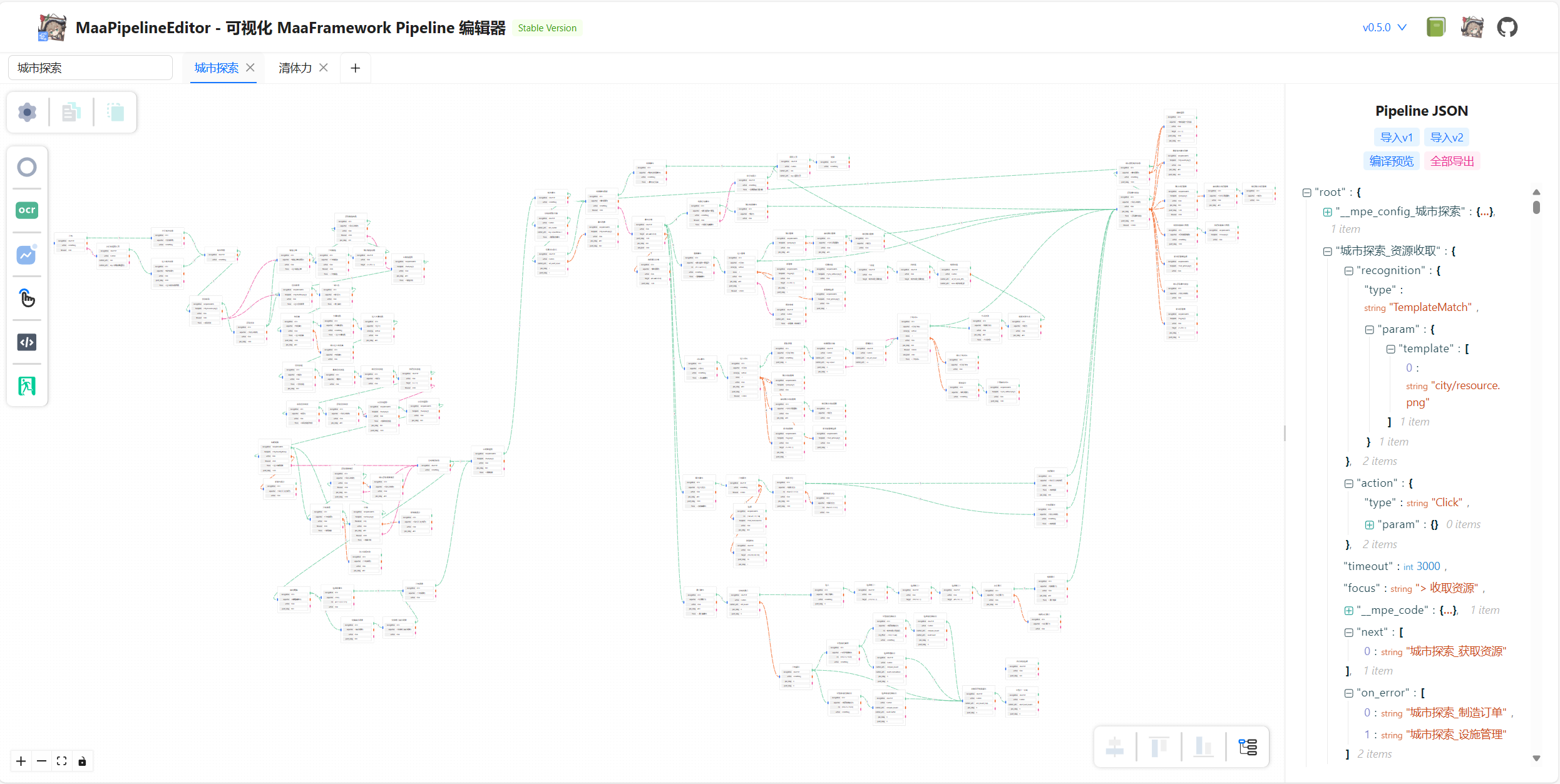

（示例 Pipeline：MNMA-城市探索.json, 2186 lines）
