连接是 Pipeline 作为工作流的主要特征，通过配置连接可以灵活的控制节点关系，形成完整的操作流程。

连接类型 ​

MPE 通过端点类型确定连接类型，共有以下类型：

左侧端点（入口）：

  • target 入口 - 位于左侧上方，接收所有类型的出口连接
  • jumpback 入口 - 位于左侧下方，接收 next 类型的出口连接，编译时会标记为 jump_back

右侧端点（出口）：

  • next 出口 - 位于右侧上方，表示正常流程的后续节点
  • on_error 出口 - 位于右侧下方，表示错误处理的后续节点

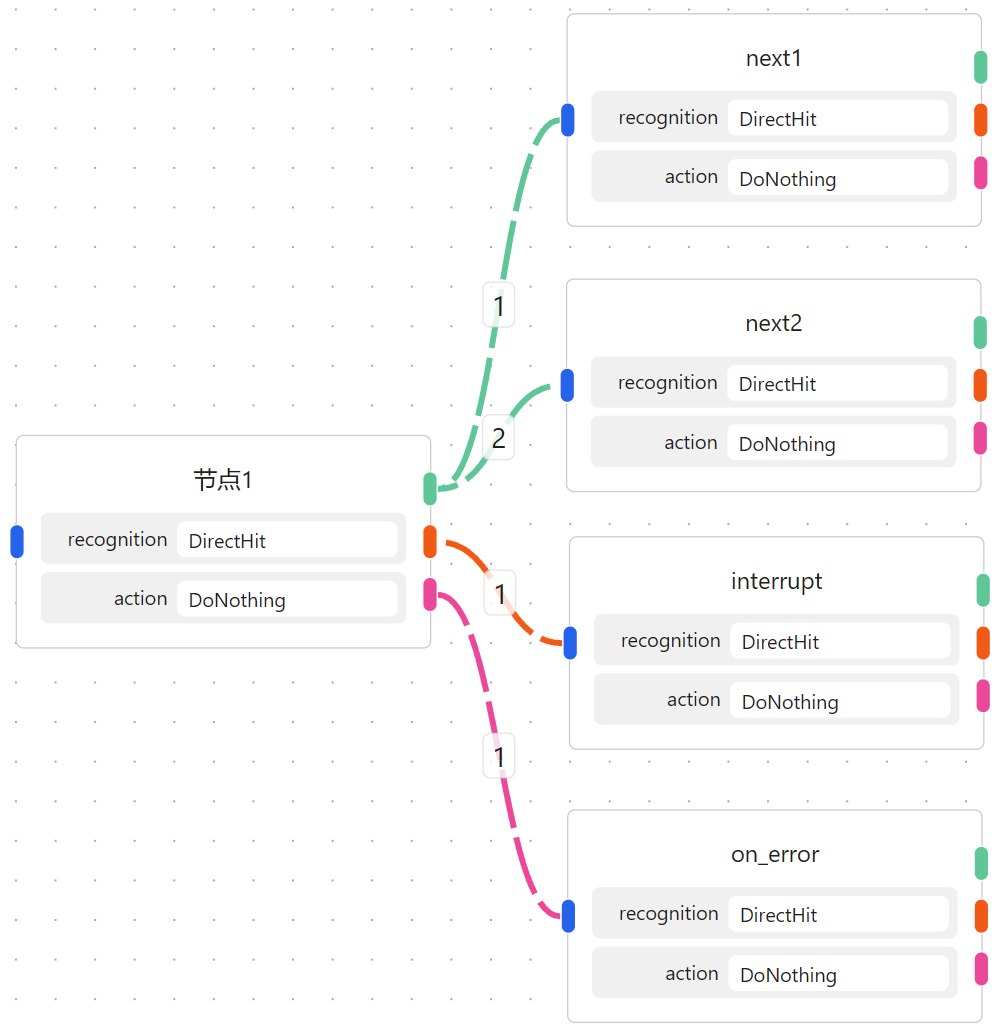

例如如上连接方案会被编译为：

json
{
  "节点1": {
    /* ... */
    "next": ["next1", "next2"],
    "jump_back": ["jump_back"],
    "on_error": ["on_error"]
  },
  "next1": {
    /* ... */
  },
  "jump_back": {
    /* ... */
  },
  "on_error": {
    /* ... */
  },
  "next2": {
    /* ... */
  }
}

连接操作 ​

基础操作 ​

相关操作可以回顾：

走线模式 ​

MPE 提供三种连接线的走线模式，您可以在设置面板中自由切换：

切换方式：设置面板 → 渲染配置 → 边走线模式

曲线模式（默认） ​

使用贝塞尔曲线连接节点，线条平滑流畅，适合大多数场景。

直角模式 ​

使用阶梯状折线连接节点，路径规整清晰，适合需要严格对齐的流程图。

避让模式 ​

自动绕过路径上的节点，智能规划路线，避免连接线穿过节点主体，提升复杂流程图的可读性。

应用场景：

  • 曲线：通用场景，视觉效果柔和
  • 直角：需要规整布局的技术文档或演示
  • 避让：节点密集、连接复杂的场景，自动规避遮挡

快捷创建 ​

从节点的出口端点拖出连接线，如果终点落在画布空白处，会自动弹出节点添加面板，方便您快速选择要创建的节点类型并直接添加到连接目标位置。

使用方式：

  1. 从节点的 next 或 on_error 出口端点开始拖拽连接线
  2. 将鼠标移动到画布空白区域（非节点区域）
  3. 松开鼠标，节点添加面板会在落点位置弹出
  4. 选择节点类型，新节点会自动创建并与源节点建立连接

配置选项：

此功能默认开启，您可以在 设置面板 → 面板配置 → 连接空白处时创建 中关闭：

  • 开启（默认）：拖拽到空白处时弹出节点添加面板
  • 关闭：保持原有行为，拖拽到空白处时不执行任何操作

连接曲率调整 ​

MPE 支持自由拖拽连接的曲率，让您可以根据需要调整连接的形态，使复杂的节点关系更加清晰。

使用方式：

  1. 将鼠标悬停在连接线上，连接的中点会出现一个可拖拽的手柄（控制点）
  2. 点击并拖拽手柄，即可改变连接线的曲率和形状
  3. 松开鼠标后，连接线会保持新的形态
  4. 可以随时再次调整，或通过重新连接节点来重置连接形态

应用场景：

  • 避免连接线相互重叠，提高可读性
  • 在复杂的节点网络中区分不同的连接路径
  • 优化视觉布局，使工作流更加美观
  • 突出显示重要的连接关系

标签 ​

标签指示了连接被编译为字段时的元素顺序，后添加的连接会在列表最后。

您还可以通过点击连接唤起的连接面板快捷配置编译的顺序！

连接面板 ​

点击选中连接后，右上角会弹出连接设置面板，提供以下功能：

面板显示模式 ​

连接面板同样支持三种显示模式：

  • 固定模式（默认）：面板固定显示在界面右上角
  • 拖动模式 ：面板可拖动、可缩放，特性与字段面板一致
  • 嵌入模式：直接显示在连接中点右侧

切换方式：设置面板 → 面板配置 → 字段面板模式（与字段面板共用同一设置）

详细的拖动模式特性说明请参考 字段面板-面板显示模式。

基本信息 ​

  • 源节点：显示连接的起始节点名称
  • 目标节点：显示连接的目标节点名称
  • 连接类型：显示连接类型（next、jump_back 或 on_error），并用不同颜色标识
    • next - 绿色
    • jump_back - 橙色
    • on_error - 洋红色（开启 JumpBack 后为紫色）

顺序调整 ​

连接面板中可以直接调整连接的编译顺序：

  • 使用数字输入框设置当前连接在同类型连接中的顺序
  • 支持范围：1 到当前节点同类型连接的总数
  • next 和 jump_back 连接共享顺序（因为编译后在同一列表）
  • on_error 连接独立计数

JumpBack 配置 ​

对于 on_error 类型的连接，面板会额外显示 JumpBack 开关：

  • 开启后，该 on_error 连接会添加 jump_back 属性
  • 连接线颜色会从洋红色变为紫色，便于视觉区分
  • 该配置影响错误处理后的跳转行为

删除连接 ​

面板右上角提供删除按钮，点击可快速删除当前选中的连接。

连接安全 ​

Pipeline 协议要求一个节点的 next 与 on_error 字段内的元素不可重复，既一个节点的 next 与 on_error 不能同时指向同一个节点，MPE 会直接拒绝此连接动作。

对于 jump_back 连接，由于实际在编译后与 next 在同一列表里，因此不允许与 next 同时指向同一个节点，MPE 会直接拒绝此连接动作。
